Aufgabe 3.09: Grundlegendes zum Viterbi–Algorithmus

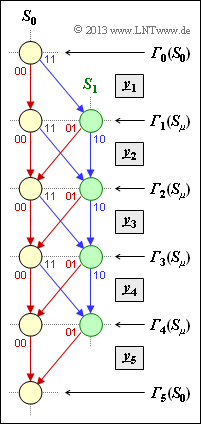

Zu analysierendes Trellis

Die Grafik zeigt ein Trellisdiagramm und definiert gleichzeitig die Fehlergrößen ${\it \Gamma}_i(S_0)$ und ${\it \Gamma}_i(S_1)$ zu den Zeiten $i = 0$ bis $i = 5$.

Aus diesem Trellis können zum Beispiel abgelesen werden:

die Coderate $R$,
das Gedächtnis $m$,
die freie Distanz $d_{\rm F}$,
die Informationssequenzlänge $L$,
die Sequenzlänge $L\hspace{0.05cm}'$ inklusive der Terminierung.

In der Aufgabe ist weiter zu klären:

die Bedeutung des Endwertes ${\it \Gamma}_5(S_0)$,
Auswirkungen von einem bzw. von zwei Übertragungsfehlern.

Hinweis:

Die Aufgabe gehört zum Kapitel Decodierung von Faltungscodes.

Fragebogen

Musterlösung

(1) Richtig sind die Lösungsvorschläge 1 und 3:

Es gibt hier $2^{k \cdot m} = 2$ Zustände. Daraus folgt $k = 1$ und $m = 1$.
Pro Codierschritt werden $n = 2$ Codebits ausgegeben ⇒ $R = 1/2$.
Die Informationssequenzlänge ist $L = 4$.
Erst durch ein (da $m = 1$) zusätzliches Terminierungsbit kommt man zur Gesamtlänge $L' = 5$.

(2) Die freie Distanz $d_{\rm F}$ ist definiert als die Anzahl der Codebits, in denen sich zwei Sequenzen $\underline{x}$ und $\underline{x'}$ unterscheiden. Als Bezugssequenz wählen wir die Nullsequenz:

$$\underline{x}\hspace{0.03cm}' = \underline{0} = \big (00\hspace{0.05cm}, 00\hspace{0.05cm}, 00\hspace{0.05cm}, 00\hspace{0.05cm}, ... \hspace{0.1cm} \big ) \hspace{0.05cm},$$

ausgedrückt mit der Zustandsabfolge: $S_0 → S_0 → S_0 → S_0 → \ \text{...} \ $

Eine der Folgen $\underline{x} ≠ \underline{0}$, die sich von $\underline{0}$ nur in der minimalen Anzahl an Codebits unterscheidet, folgt dem Pfad $S_0 → S_1 → S_0 → S_0 → \\text{...} \ $:

$$\underline{x} = \big (11\hspace{0.05cm}, 01\hspace{0.05cm}, 00\hspace{0.05cm}, 00\hspace{0.05cm}, ... \hspace{0.1cm} \big ) \hspace{0.3cm}\Rightarrow \hspace{0.3cm} d_{\rm F}\hspace{0.1cm}\underline{ = 3} \hspace{0.05cm}.$$

(3) Richtig ist hier nur der Vorschlag 3, weil das Ereignis „Kein Übertragungsfehler” sehr viel wahrscheinlicher ist als drei Fehler an genau vorgegebenen Positionen. Betrachten Sie hierzu die folgende Grafik:

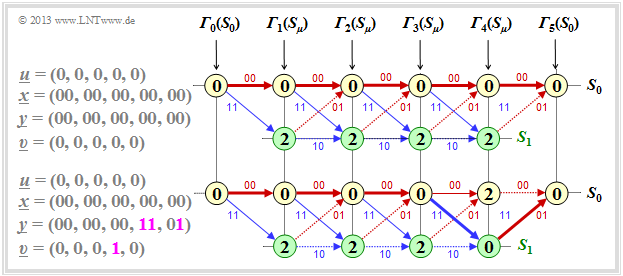

Trellis ohne Fehler/mit drei Übertragungsfehlern

Wird die Nullsequenz gesendet und diese auch empfangen, so kann die Viterbi–Decodierung durch das obere Trellis veranschaulicht werden.
Der Endwert der Fehlergröße ist ${\it \Gamma}_5(S_0) = 0$, und der Viterbi–Decoder entscheidet mit Sicherheit richtig: $\underline{z} = \underline{x} ⇒ \underline{v} = \underline{u}$.
Für das untere Trellis gehen wir ebenfalls von $\underline{u} = (0, \, 0, \, 0, \, 0, \, 0) ⇒ \underline{x} = (00, \, 00, \, 00, \, 00, \, 00)$ aus. Empfangen wird aber nun $\underline{y} = (00, \, 00, \, 00, \, 11, \, 01)$. Trotzdem gilt ${\it \Gamma}_5(S_0) = 0$. Das Beispiel belegt, dass die beiden ersten Aussagen falsch sind.

(4) Richtig sind alle Antworten:

Wenn man sicher weiß, dass nur ein Übertragungsfehler aufgetreten ist, funktioniert bei einem Faltungscode mit der freien Distanz $d_{\rm F} = 3$ der Viterbi–Algorithmus perfekt, egal, an welcher Position der Fehler aufgetreten ist.

(5) Keiner der Lösungsvorschläge ist richtig, wie aus den nachfolgenden Beispielen zu erkennen ist.

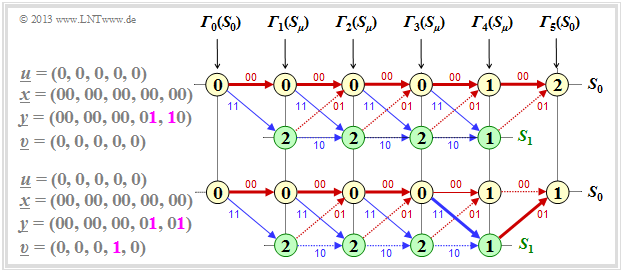

Trellis mit zwei Übertragungsfehlern

	Es handelt sich um einen Rate–1/2–Faltungscode.
	Das Gedächtnis des Codes ist $m = 2$.
	Der Faltungscode ist terminiert.
	Die Länge der Informationssequenz ist $L = 5$.

	Es ist kein Übertragungsfehler aufgetreten.
	Das Decodierergebnis $\underline{v}$ ist mit Sicherheit richtig $($gleich $\underline{u})$.
	Das Decodierergebnis minimiert die Wahrscheinlichkeit ${\rm Pr}(\underline{v} ≠ \underline{u})$.

	Der Fehlergrößenendwert ist ${\it \Gamma}_5(S_0) = 1$.
	Das Decodierergebnis $\underline{v}$ ist mit Sicherheit richtig $($gleich $\underline{u})$.
	Das Decodierergebnis minimiert die Wahrscheinlichkeit ${\rm Pr}(\underline{v} ≠ \underline{u})$.
