Einige Vorbemerkungen zu zweidimensionalen Zufallsgrößen

Inhaltsverzeichnis

1 # ÜBERBLICK ZUM DRITTEN HAUPTKAPITEL #
2 Einführungsbeispiel zur statistischen Abhängigkeit von Zufallsgrößen
3 Voraussetzungen und Nomenklatur
4 Wahrscheinlichkeitsfunktion und Wahrscheinlichkeitsdichtefunktion
5 Wahrscheinlichkeitsfunktion und Entropie
6 Relative Entropie – Kullback–Leibler–Distanz
7 Verbundwahrscheinlichkeit und Verbundentropie
8 Aufgaben zum Kapitel
9 Quellenverzeichnis

# ÜBERBLICK ZUM DRITTEN HAUPTKAPITEL #

Im Mittelpunkt dieses dritten Hauptkapitels steht die Transinformation $I(X; Y)$ zwischen zwei Zufallsgrößen $X$ und $Y$, wofür auch andere Begriffe wie „Mutual Information” oder „gegenseitige Entropie” üblich sind. Bei statistischer Abhängigkeit ist $I(X; Y)$ kleiner als die Einzelentropien $H(X)$ bzw. $H(Y)$.

Beispielsweise wird die Unsicherheit hinsichtlich der Zufallsgröße $X$ ⇒ Entropie $H(X)$ durch die Kenntnis von $Y$ vermindert, und zwar um den Betrag $H(X\hspace{0.03cm}|\hspace{0.03cm}Y)$ ⇒ bedingte Entropie von $X$, falls $Y$ bekannt ist. Der verbleibende Rest ist die Transinformation

$$I(X; Y)= H(X) - H(X\hspace{0.03cm}|\hspace{0.03cm}Y).$$

Gleichzeitig gilt aber auch:

$$I(X; Y) = H(Y) - H(Y\hspace{0.03cm}|\hspace{0.03cm}X).$$

Das Semikolon weist auf die Gleichberechtigung der beiden betrachteten Zufallsgrößen $X$ und $Y$ hin.

Im Einzelnen werden im dritten Hauptkapitel behandelt:

Der Zusammenhang zwischen Wahrscheinlichkeit und Entropie bei »2D–Zufallsgrößen«,
die Berechnung der »relativen Entropie«, auch als »Kullback–Leibler–Distanz« bekannt,
die Definition der »Verbundentropie« $H(XY)$ und der »bedingten Entropien« $H(X\hspace{0.03cm}|\hspace{0.03cm}Y)$ bzw. $H(Y\hspace{0.03cm}|\hspace{0.03cm}X)$,
die Transinformation $I(X; Y)$ zwischen zwei Zufallsgrößen (englisch: »Mutual Information«),
die »Informationstheorie der Digitalsignalübertragung« und das dazugehörige Modell,
die Definition und Bedeutung der »Kanalkapazität« und deren Zusammenhang mit der Transinformation,
die Kapazitätsberechnung für »digitale gedächtnislose Kanäle« wie BSC, BEC und BSEC,
das »Kanalcodierungstheorem«, eines der Highlights der Shannonschen Informationstheorie.

Weitere Informationen zum Thema sowie Aufgaben, Simulationen und Programmierübungen finden Sie im Versuch „Wertdiskrete Informationstheorie” des Praktikums „Simulation Digitaler Übertragungssysteme ”. Diese (ehemalige) LNT-Lehrveranstaltung an der TU München basiert auf

dem Windows-Programm WDIT ⇒ Link verweist auf die ZIP-Version des Programms; und
der zugehörigen Praktikumsanleitung ⇒ Link verweist auf die PDF-Version.

Einführungsbeispiel zur statistischen Abhängigkeit von Zufallsgrößen

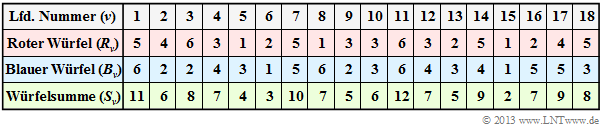

Ergebnisprotokoll unseres Zufallsexperiments „Würfeln mit zwei Würfeln”

$\text{Beispiel 1:}$ Wir gehen vom Experiment „Würfeln mit zwei Würfeln” aus, wobei beide Würfel an der Farbe unterscheidbar sind. Die Tabelle zeigt als Ergebnis die ersten $N = 18$ Wurfpaare dieses exemplarischen Zufallsexperiments.

Entsprechend der im folgenden Abschnitt erklärten Nomenklatur sind hier $R_ν$, $B_ν$ und $S_ν$ als Zufallsgrößen zu verstehen:

Die Zufallsgröße $R_3 \in \{1, \ 2, \ 3, \ 4, \ 5, \ 6\}$ gibt beispielsweise die Augenzahl des roten Würfels beim dritten Wurf als Wahrscheinlichkeitsereignis an. Die Angabe $R_3 = 6$ sagt aus, dass bei der dokumentierten Realisierung der rote Würfel im dritten Wurf eine „6” gezeigt hat.

In Zeile 2 sind die Augenzahlen des roten Würfels $(R)$ angegeben. Der Mittelwert dieser begrenzten Folge $〈R_1$, ... , $R_{18}〉$ ist mit $3.39$ etwas kleiner als der Erwartungswert ${\rm E}\big[R\big] = 3.5$.
Die Zeile 3 zeigt die Augenzahlen des blauen Würfels $(B)$. Die Folge $〈B_1$, ... , $B_{18}〉$ hat hierbei mit $3.61$ einen etwas größeren Mittelwert als die unbegrenzte Folge ⇒ ${\rm E}\big[B\big] = 3.5$.
Die Zeile 4 beinhaltet die Summe $S_ν = R_ν + B_ν$. Der Mittelwert der Folge $〈S_1$, ... , $S_{18}〉$ ist $3.39 + 3.61 = 7$. Dieser ist in diesem Beispiel (zufällig) gleich dem Erwartungswert $\text{E}\big[S\big] = \text{E}\big[R\big] + \text{E}\big[B\big]$.

Nun stellt sich die Frage, zwischen welchen Zufallsgrößen es statistische Abhängigkeiten gibt:

Setzt man faire Würfel voraus, so bestehen zwischen den Folgen $〈 R\hspace{0.05cm} 〉$ und $〈B \hspace{0.05cm}〉$ – ob begrenzt oder unbegrenzt – keine statistischen Bindungen: Auch wenn man $R_ν$ kennt, sind für $B_ν$ weiterhin alle möglichen Augenzahlen $1$, ... , $6$ gleichwahrscheinlich.
Kennt man aber $S_ν$, so sind sowohl Aussagen über $R_ν$ als auch über $B_ν$ möglich. Aus $S_{11} = 12$ folgt direkt $R_{11} = B_{11} = 6$ und die Summe $S_{15} = 2$ zweier Würfel ist nur mit zwei Einsen möglich. Solche Abhängigkeiten bezeichnet man als »deterministisch«.
Aus $S_7 = 10$ lassen sich zumindest Bereiche für $R_7$ und $B_7$ angeben: $R_7 ≥ 4, \ B_7 ≥ 4$. Möglich sind dann nur die drei Wertepaare $(R_7 = 4) ∩ (B_7 = 6)$, $(R_7 = 5) ∩ (B_7 = 5)$ sowie $(R_7 = 6) ∩ (B_7 = 4)$. Hier besteht kein deterministischer Zusammenhang zwischen den Zufallsgrößen $S_ν$ und $R_ν$ $($bzw. $B_ν)$, sondern vielmehr eine so genannte »statistische Abhängigkeit«.
Solche statistische Abhängigkeiten gibt es für $S_ν ∈ \{3, \ 4, \ 5, \ 6, \ 8, \ 9, \ 10, \ 11\}$. Ist dagegen die Summe $S_ν = 7$, so kann man daraus nicht auf $R_ν$ und $B_ν$ zurückgeschließen. Für beide Würfel sind dann alle möglichen Augenzahlen $1$, ... , $6$ gleichwahrscheinlich. In diesem Fall bestehen auch »keine statistischen Bindungen« zwischen $S_ν$ und $R_ν$ bzw. zwischen $S_ν$ und $B_ν$.

Voraussetzungen und Nomenklatur

Wir betrachten im gesamten Kapitel wertdiskrete Zufallsgrößen der Form $X = \{ x_1, \ x_2, \hspace{0.05cm}$ ... $\hspace{0.05cm},\ x_{\mu},\hspace{0.05cm}$ ... $\hspace{0.05cm},\ x_M \} \hspace{0.05cm},$ und verwenden folgende Nomenklatur:

Die Zufallsgröße selbst wird stets mit einem Großbuchstaben bezeichnet. Der Kleinbuchstabe $x$ weist auf eine mögliche Realisierung der Zufallsgröße $X$ hin.
Alle Realisierungen $x_μ$ $($mit $μ = 1$, ... , $M)$ sind reellwertig. $M$ gibt den Symbolumfang (englisch: »symbol set size«) von $X$ an. Anstelle von $M$ verwenden wir manchmal auch $|X|$.

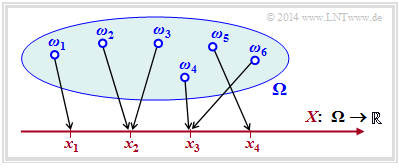

Zusammenhang zwischen dem Wahrscheinlichkeitsraum ${\it \Omega}$ und der Zufallsgröße $X$

Die Zufallsgröße $X$ kann zum Beispiel durch die Transformation ${\it \Omega} → X$ entstanden sein, wobei ${\it \Omega}$ für den »Wahrscheinlichkeitsraum eines Zufallsexperiments« steht.

Die Grafik verdeutlicht eine solche Transformation:

$${\it \Omega} = \{ \omega_1, \omega_2, \omega_3, ... \hspace{0.15cm} \} \hspace{0.25cm} \longmapsto \hspace{0.25cm} X = \{ x_1, \ x_2, \ x_3, \ x_4\} \subset \cal{R}\hspace{0.05cm}.$$

Jedes Zufallsereignis $ω_i ∈ {\it \Omega}$ wird eindeutig einem reellen Zahlenwert $x_μ ∈ X ⊂ \cal{R}$ zugeordnet.
Im Beispiel gilt für die Laufvariable $1 ≤ μ ≤ 4$ ⇒ der Symbolumfang beträgt $M = |X| = 4$.
Die Abbildung ist aber nicht »eineindeutig«:

Die Realisierung $x_3 ∈ X$ könnte sich im Beispiel aus dem Elementarereignis $ω_4$ ergeben haben, aber auch aus $ω_6$ $($oder aus einigen anderen der unendlich vielen, in der Grafik nicht eingezeichneten Elementarereignisse $ω_i)$.

$\text{Vereinbarung:}$ Oft verzichtet man auf die Indizierung sowohl der Elementarereignisse $ω_i$ als auch der Realisierungen $x_μ$. Damit ergeben sich beispielsweise folgende Kurzschreibweisen:

$$ \{ X = x \} \hspace{0.05cm} \equiv \hspace{0.05cm} \{ \omega \in {\it \Omega} : \hspace{0.4cm} X(\omega) = x \} \hspace{0.05cm},$$

$$ \{ X \le x \} \hspace{0.05cm} \equiv \hspace{0.05cm} \{ \omega \in {\it \Omega} : \hspace{0.4cm} X(\omega) \le x \} \hspace{0.05cm}.$$

Mit dieser Vereinbarung gilt für die Wahrscheinlichkeiten der diskreten Zufallsgröße $X$:

$${\rm Pr}( X = x_{\mu}) = \hspace{-0.2cm} \sum_{\omega \hspace{0.1cm} \in \{ X = x_{\mu} \} } \hspace{-0.2cm}{\rm Pr} \left ( \{ \omega \} \right ) \hspace{0.05cm}.$$

Wahrscheinlichkeitsfunktion und Wahrscheinlichkeitsdichtefunktion

$\text{Definition:}$ Fasst man die $M$ Wahrscheinlichkeiten einer diskreten Zufallsgröße $X$ ⇒ ${\rm Pr}( X = x_{\mu})$ ähnlich wie bei einem Vektor zusammen, so kommt man zur Wahrscheinlichkeitsfunktion $($englisch: "Probability Mass Function", $\rm PMF)$:

$$P_X(X) = \big [ \hspace{0.02cm} P_X(x_1), P_X(x_2), \hspace{0.05cm}\text{...} \hspace{0.15cm}, P_X(x_{\mu}),\hspace{0.05cm} \text{...}\hspace{0.15cm}, P_X(x_M) \hspace{0.02cm} \big ] \hspace{0.05cm}.$$

Das $μ$–te Element dieses „Vektors” gibt dabei die Wahrscheinlichkeit $P_X(x_{\mu}) = {\rm Pr}( X = x_{\mu}) $ an.

Im Buch„Stochastische Signaltheorie” haben wir mit der Wahrscheinlichkeitsdichtefunktion $\rm (WDF$, englisch: "Probability Density Function", $\rm PDF)$ eine ähnliche Beschreibungsgröße definiert und diese mit $f_X(x)$ bezeichnet. Zu beachten ist aber:

Die PDF eignet sich eher zur Charakterisierung kontinuierlicher Zufallsgrößen, wie zum Beispiel bei einer Gaußverteilung oder einer Gleichverteilung. Erst durch die Verwendung von Diracfunktionen wird die PDF auch für diskrete Zufallsgrößen anwendbar.
Die PMF liefert weniger Information über die Zufallsgröße als die PDF und kann zudem nur für diskrete Größen angegeben werden. Für die in diesem Kapitel betrachtete wertdiskrete Informationstheorie ist die PMF allerdings ausreichend.

$\text{Beispiel 2:}$ Wir betrachten eine Wahrscheinlichkeitsdichtefunktion (abgekürzt WDF bzw. PDF) ohne großen Praxisbezug:

$$f_X(x) = 0.2 \cdot \delta(x+2) + 0.3 \cdot \delta(x - 1.5)+0.5 \cdot \delta(x - {\rm \pi}) \hspace{0.05cm}. $$

Für die diskrete Zufallsgröße gilt somit $x ∈ X = \{–2,\ +1.5,\ +\pi \} $ ⇒ Symbolumfang $M = \vert X \vert = 3$, und die Wahrscheinlichkeitsfunktion (PMF) lautet:

$$P_X(X) = \big [ \hspace{0.1cm}0.2\hspace{0.05cm}, 0.3\hspace{0.05cm}, 0.5 \hspace{0.1cm} \big] \hspace{0.05cm}. $$

Man erkennt:

Die $\rm PMF$ liefert nur Informationen über die Wahrscheinlichkeiten $\text{Pr}(x_1)$, $\text{Pr}(x_2)$ und $\text{Pr}(x_3)$.
Aus der $\rm PDF$ sind dagegen auch die möglichen Realisierungen $x_1$, $x_2$ und $x_3$ der Zufallsgröße $X$ ablesbar.
Die einzige Voraussetzung für die Zufallsgröße ist, dass sie reellwertig ist.
Die möglichen Werte $x_μ$ müssen weder positiv, ganzzahlig, äquidistant noch rational sein.

Wahrscheinlichkeitsfunktion und Entropie

In der wertdiskreten Informationstheorie genügt im Gegensatz zu übertragungstechnischen Problemen schon die Kenntnis der Wahrscheinlichkeitsfunktion $P_X(X)$, zum Beispiel zur Entropieberechnung.

$\text{Definition:}$ Die $\rm Entropie$ einer diskreten Zufallsgröße $X$ – also deren Unsicherheit für einen Beobachter – kann man mit der Wahrscheinlichkeitsfunktion $P_X(X)$ wie folgt darstellen:

$$H(X) = {\rm E} \big [ {\rm log} \hspace{0.1cm} \frac{1}{P_X(X)}\big ] \hspace{0.05cm}=\hspace{0.05cm} - {\rm E} \big [ {\rm log} \hspace{0.1cm} {P_X(X)}\big ] \hspace{0.05cm}=\hspace{0.05cm} \sum_{\mu = 1}^{M} P_X(x_{\mu}) \cdot {\rm log} \hspace{0.1cm} \frac{1}{P_X(x_{\mu})} \hspace{0.05cm}=\hspace{0.05cm} - \sum_{\mu = 1}^{M} P_X(x_{\mu}) \cdot {\rm log} \hspace{0.1cm} {P_X(x_{\mu})} \hspace{0.05cm}.$$

Verwendet man den Logarithmus zur Basis $2$, also $\log_2$ (...) ⇒ „Logarithmus dualis”, so wird der Zahlenwert mit der Pseudo–Einheit „bit” versehen. $\rm E\big[$...$\big]$ gibt den Erwartungswert an.

Beispielsweise erhält man

für $P_X(X) = \big [\hspace{0.02cm}0.2, \ 0.3, \ 0.5 \hspace{0.02cm}\big ]$:

$$H(X) = 0.2 \cdot {\rm log}_2 \hspace{0.1cm} \frac{1}{0.2} + 0.3 \cdot {\rm log}_2 \hspace{0.1cm} \frac{1}{0.3} +0.5 \cdot {\rm log}_2 \hspace{0.1cm} \frac{1}{0.5} \approx 1.485\,{\rm bit}\hspace{0.05cm},$$

für $P_X(X) = \big [\hspace{0.02cm}1/3, \ 1/3, \ 1/3\hspace{0.02cm}\big ]$:

$$H(X) = 3 \cdot 1/3 \cdot {\rm log}_2 \hspace{0.1cm} (3) = {\rm log}_2 \hspace{0.1cm} (3) \approx 1.585\,{\rm bit}\hspace{0.05cm}.$$

Das zweite Beispiel liefert das Maximum der Entropiefunktion für den Symbolumfang $M = 3$.

$\text{Herleitung:}$ Für ein allgemeines $M$ lässt sich dieses Ergebnis beispielsweise wie folgt herleiten – siehe [Meck]^[1]:

$$H(X) = -{\rm E} \big [ {\rm log} \hspace{0.1cm} {P_X(X)}\big ] \hspace{0.2cm} \le \hspace{0.2cm}- {\rm log} \big [ {\rm E} \hspace{0.1cm} \left [{P_X(X)}\right ] \big ] \hspace{0.05cm}.$$

Diese Abschätzung $($Jensens's Ungleichung$)$ ist zulässig, da der Logarithmus eine konkave Funktion ist. Entsprechend der Aufgabe 3.2 gilt:

$$- {\rm E} \big [ {P_X(X)}\big ] \hspace{0.1cm} \le \hspace{0.1cm} M \hspace{0.3cm} \Rightarrow \hspace{0.3cm} H(X) \le {\rm log} \hspace{0.1cm} (M) \hspace{0.05cm}.$$

Das Gleichheitszeichen ergibt sich nach der oberen Rechnung für gleiche Wahrscheinlichkeiten, also für $P_X(x_μ) = {1}/{M}$ für alle $μ$. In der Aufgabe 3.3 soll der gleiche Sachverhalt unter Verwendung der Abschätzung

$${\rm ln} \hspace{0.1cm} (x) \le x-1$$

nachgewiesen werden. Das Gleichheitszeichen gilt hier nur für $x = 1$.

Ist eine der $M$ Wahrscheinlichkeiten $P_X(x_μ)$ der Wahrscheinlichkeitsfunktion gleich Null, so lässt sich für die Entropie eine engere Schranke angeben:

$$H(X) \le {\rm log} \hspace{0.1cm} (M-1) \hspace{0.05cm}.$$

$\text{Vereinbarung:}$ Im folgenden Beispiel und auf den nächsten Seiten verwenden wir die folgende Nomenklatur:

Die Entropie $H(X)$ bezieht sich stets auf die tatsächliche Wahrscheinlichkeitsfunktion $P_X(X)$ der diskreten Zufallsgröße. Experimentell erhält man diese Größen erst nach $N → ∞$ Versuchen.
Ermittelt man die Wahrscheinlichkeitsfunktion aus einer endlichen Zufallsfolge, so bezeichnen wir diese Wahrscheinlichkeitsfunktion mit $Q_X(X)$ und die daraus resultierende Entropie versehen wir mit dem Zusatz „$N =$ ...”.
Diese Entropie–Näherung basiert nicht auf Wahrscheinlichkeiten, sondern auf relativen Häufigkeiten. Erst für $N → ∞$ stimmt die Näherung mit $H(X)$ überein.

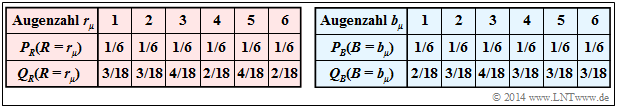

Wahrscheinlichkeitsfunktionen unseres Würfelexperiments

$\text{Beispiel 3:}$ Wir kommen auf unser „Würfel–Experiment” zurück.

Die Tabelle zeigt die Wahrscheinlichkeitsfunktionen $P_R(R)$ und $P_B(B)$ für den roten und den blauen Würfel sowie die Näherungen $Q_R(R)$ und $Q_B(B)$, jeweils basierend auf dem Zufallsexperiment mit $N = 18$ Würfen.
Die relativen Häufigkeiten $Q_R(R)$ und $Q_B(B)$ ergeben sich aus den beispielhaften Zufallsfolgen von $\text{Beispiel 1}$.

Für die Zufallsgröße $R$ gilt mit dem Logarithmus zur Basis $2$:

$$H(R) = H(R) \big \vert_{N \hspace{0.05cm}\rightarrow \hspace{0.05cm}\infty} = \sum_{\mu = 1}^{6} 1/6 \cdot {\rm log}_2 \hspace{0.1cm} (6) = {\rm log}_2 \hspace{0.1cm} (6) = 2.585\ {\rm bit} \hspace{0.05cm},$$

$$H(R) \big \vert_{N \hspace{0.05cm} = \hspace{0.05cm}18} = 2 \cdot \frac{2}{18}\cdot {\rm log}_2 \hspace{0.1cm} \frac{18}{2} \hspace{0.1cm} +\hspace{0.1cm} 2 \cdot \frac{3}{18}\cdot {\rm log}_2 \hspace{0.1cm} \frac{18}{3} \hspace{0.1cm} +\hspace{0.1cm} 2 \cdot \frac{4}{18}\cdot {\rm log}_2 \hspace{0.1cm} \frac{18}{4} \hspace{0.1cm}= 2.530\ {\rm bit} \hspace{0.05cm}.$$

Der blaue Würfel hat natürlich die gleiche Entropie: $H(B) = H(R) = 2.585\ \rm bit$. Hier erhält man für die auf $N = 18$ basierende Näherung einen etwas größeren Wert, da nach obiger Tabelle $Q_B(B)$ von der diskreten Gleichverteilung $P_B(B)$ weniger abweicht als $Q_R(R)$ von $P_R(R)$.

$$H(B) \big \vert_{N \hspace{0.05cm} = \hspace{0.05cm}18} = 1 \cdot \frac{2}{18}\cdot {\rm log}_2 \hspace{0.1cm} \frac{18}{2} \hspace{0.1cm} +\hspace{0.1cm} 4 \cdot \frac{3}{18}\cdot {\rm log}_2 \hspace{0.1cm} \frac{18}{3} \hspace{0.1cm} +\hspace{0.1cm} 1 \cdot \frac{4}{18}\cdot {\rm log}_2 \hspace{0.1cm} \frac{18}{4} \hspace{0.1cm}= 2.558\ {\rm bit} \hspace{0.05cm}.$$

Man erkennt aus den angegebenen Zahlenwerten, dass trotz des eigentlich viel zu kleinen Experimentenparameters $N$ die Verfälschungen hinsichtlich der Entropie nicht sehr groß sind.

Es soll nochmals erwähnt werden, dass bei endlichem $N$ stets gilt:

$$ H(R) \big \vert_{N } < H(R) = {\rm log}_2 \hspace{0.1cm} (6) \hspace{0.05cm}, \hspace{0.5cm} H(B) \big \vert_{N } < H(B) = {\rm log}_2 \hspace{0.1cm} (6)\hspace{0.05cm}.$$

Relative Entropie – Kullback–Leibler–Distanz

Wir betrachten zwei Wahrscheinlichkeitsfunktionen $P_X(·)$ und $P_Y(·)$ über dem gleichen Alphabet $X = \{ x_1, \ x_2$, ... , $x_M \}$, und definieren nun folgende Größe:

$\text{Definition:}$ Die relative Entropie (englisch: "Informational Divergence") zwischen den durch $P_X(·)$ und $P_Y(·)$ definierten Zufallsgrößen ist wie folgt gegeben:

$$D(P_X \hspace{0.05cm} \vert \vert \hspace{0.05cm}P_Y) = {\rm E} \left [ {\rm log} \hspace{0.1cm} \frac{P_X(X)}{P_Y(X)}\right ] \hspace{0.2cm}=\hspace{0.2cm} \sum_{\mu = 1}^{M} P_X(x_{\mu}) \cdot {\rm log} \hspace{0.1cm} \frac{P_X(x_{\mu})}{P_Y(x_{\mu})} \hspace{0.05cm}.$$

Man bezeichnet $D(P_X \vert \vert P_Y)$ auch als die Kullback–Leibler–Distanz (oder kurz: KL–Distanz).

Diese liefert ein Maß für die „Ähnlichkeit” zwischen den beiden Wahrscheinlichkeitsfunktionen $P_X(·)$ und $P_Y(·)$.

Bei Verwendung des Logarithmus zur Basis $2$ ist wieder die Pseudo–Einheit „bit” hinzuzufügen.

In ähnlicher Weise lässt sich auch eine zweite Variante der Kullback–Leibler–Distanz angeben:

$$D(P_Y \hspace{0.05cm} || \hspace{0.05cm}P_X) = {\rm E} \left [ {\rm log} \hspace{0.1cm} \frac{P_Y(X)}{P_X(X)}\right ] \hspace{0.2cm}=\hspace{0.2cm} \sum_{\mu = 1}^{M} P_Y(x_{\mu}) \cdot {\rm log} \hspace{0.1cm} \frac{P_Y(x_{\mu})}{P_X(x_{\mu})} \hspace{0.05cm}.$$

Gegenüber der ersten Variante wird nun jede Funktion $P_X(·)$ durch $P_Y(·)$ ersetzt und umgekehrt. Da sich im allgemeinen $D(P_X || P_Y)$ und $D(P_Y || P_X)$ unterscheiden, ist der Begriff „Distanz” eigentlich irreführend. Wir wollen es aber bei dieser Namensgebung belassen.

Wertet man die beiden obigen Gleichungen aus, so erkennt man folgende Eigenschaften:

Liegt die gleiche Verteilung vor ⇒ $P_Y(·) ≡ P_X(·)$, so ist $D(P_X || P_Y) = 0$. In allen anderen Fällen ist $D(P_X || P_Y) > 0$. Gleiches gilt für die Variante $D(P_Y || P_X)$.
Gilt $P_X(x_μ) ≠ 0$ und $P_Y(x_μ) = 0$ $($hierfür genügt ein einziges und beliebiges $μ)$, so ergibt sich für die Kullback–Leibler–Distanz $D(P_X || P_Y)$ ein unendlich großer Wert. In diesem Fall ist $D(P_Y || P_X)$ nicht notwendigerweise ebenfalls unendlich.
Diese Aussage macht nochmals deutlich, dass im allgemeinen $D(P_X || P_Y)$ ungleich $D(P_Y || P_X)$ sein wird.

Anschließend werden diese beiden Definitionen an unserem Standardbeispiel „Würfel–Experiment” verdeutlicht. Gleichzeitig verweisen wir auf folgende Aufgaben:

Wahrscheinlichkeitsfunktionen unseres Würfelexperiments

$\text{Beispiel 4:}$ Für das Würfel–Experiment haben wir im $\text{Beispiel 3}$ die Wahrscheinlichkeitsfunktionen $P_R(·)$ und $P_B(·)$ sowie deren Näherungen $Q_R(·)$ und $Q_B(·)$ definiert.

Die Zufallsgröße $R$ mit PMF $P_R(·)$ gibt die Augenzahl des roten Würfels an und $B$ mit PMF $P_B(·)$ die des blauen.
$Q_R(·)$ und $Q_B(·)$ ergeben sich aus dem früher beschriebenen Experiment mit $N = 18$ Doppelwürfen ⇒ $\text{Beispiel 1}$ .

Dann gilt:

Da $P_R(·)$ und $P_B(·)$ identisch sind, erhält man für die oben definierten Kullback–Leibler–Distanzen $D(P_R \vert \vert P_B)$ und $D(P_B \vert \vert P_R)$ jeweils den Wert Null.
Der Vergleich von $P_R(·)$ und $Q_R(·)$ ergibt für die erste Variante der Kullback–Leibler–Distanz:

$$\begin{align*}D(P_R \hspace{0.05cm} \vert \vert \hspace{0.05cm} Q_R) & = {\rm E} \left [ {\rm log}_2 \hspace{0.1cm} \frac{P_R(\cdot)}{Q_R(\cdot)}\right ] \hspace{0.1cm} = \sum_{\mu = 1}^{6} P_R(r_{\mu}) \cdot {\rm log} \hspace{0.1cm} \frac{P_R(r_{\mu})}{Q_R(r_{\mu})} = \\ & = {1}/{6} \cdot \left [ 2 \cdot {\rm log}_2 \hspace{0.1cm} \frac{1/6}{2/18} \hspace{0.1cm} + 2 \cdot {\rm log}_2 \hspace{0.1cm} \frac{1/6}{3/18} \hspace{0.1cm} + 2 \cdot {\rm log}_2 \hspace{0.1cm} \frac{1/6}{4/18} \hspace{0.1cm} \right ] = 1/6 \cdot \big [ 2 \cdot 0.585 + 2 \cdot 0 - 2 \cdot 0.415 \big ] \approx 0.0570\ {\rm bit} \hspace{0.05cm}.\end{align*}$$

Hierbei wurde bei der vorzunehmenden Erwartungswertbildung die Tatsache ausgenutzt, dass wegen $P_R(r_1) = $ ... $ = P_R(r_6)$ der Faktor $1/6$ ausgeklammert werden kann. Da hier der Logarithmus zur Basis $ 2$ verwendet wurde, ist die Pseudo–Einheit „bit” angefügt.

Für die zweite Variante der Kullback–Leibler–Distanz ergibt sich ein etwas anderer Wert:

$$\begin{align*}D(Q_R \hspace{0.05cm}\vert \vert \hspace{0.05cm} P_R) & = {\rm E} \left [ {\rm log}_2 \hspace{0.1cm} \frac{Q_R(\cdot)}{P_R(\cdot)}\right ] \hspace{0.1cm} = \sum_{\mu = 1}^{6} Q_R(r_{\mu}) \cdot {\rm log} \hspace{0.1cm} \frac{Q_R(r_{\mu})}{P_R(r_{\mu})} \hspace{0.05cm} = \\ & = 2 \cdot \frac{2}{18} \cdot {\rm log}_2 \hspace{0.1cm} \frac{2/18}{1/6} \hspace{0.1cm} + 2 \cdot \frac{3}{18} \cdot {\rm log}_2 \hspace{0.1cm} \frac{3/18}{1/6} \hspace{0.1cm} + 2 \cdot \frac{4}{18} \cdot {\rm log}_2 \hspace{0.1cm} \frac{4/18}{1/6} \approx 0.0544\ {\rm bit} \hspace{0.05cm}.\end{align*}$$

Für den blauen Würfel erhält man $D(P_B \vert \vert Q_B) ≈ 0.0283 \ \rm bit$ und $D(Q_B \vert \vert P_B) ≈ 0.0271 \ \rm bit$, also etwas kleinere Kullback–Leibler–Distanzen, da sich die Approximation $Q_B(·)$ von $P_B(·)$ weniger unterscheidet als $Q_R(·)$ von $P_R(·)$.
Vergleicht man die Häufigkeiten $Q_R(·)$ und $Q_B(·)$, so erhält man $D(Q_R \vert \vert Q_B) ≈ 0.0597 \ \rm bit$ und $D(Q_B \vert \vert Q_R) ≈ 0.0608 \ \rm bit$. Hier sind die Distanzen am größten, da die Unterschiede zwischen $Q_B(·)$ und $Q_R(·)$ größer sind als zwischen $Q_R(·)$ und $P_R(·)$ oder zwischen $Q_B(·)$ und $P_B(·)$.

Verbundwahrscheinlichkeit und Verbundentropie

Für den Rest dieses dritten Kapitels betrachten wir stets zwei diskrete Zufallsgrößen $X = \{ x_1, \ x_2$, ... , $x_M \}$ und $Y = \{ y_1, \ y_2$, ... , $y_K \}$, deren Wertebereiche nicht notwendigerweise übereinstimmen müssen. Das heißt: $K ≠ M$ $($in anderer Notation: $|Y| ≠ |X|)$ ist durchaus erlaubt.

Die Wahrscheinlichkeitsfunktion hat somit eine $K×M$–Matrixform mit den Elementen

$$P_{XY}(X = x_{\mu}\hspace{0.05cm}, \ Y = y_{\kappa}) = {\rm Pr} \big [( X = x_{\mu})\hspace{0.05cm}\cap \hspace{0.05cm} (Y = y_{\kappa}) \big ] \hspace{0.05cm}.$$

Als Kurzschreibweise verwenden wir $P_{XY}(X, Y)$. Die neue Zufallsgröße $XY$ beinhaltet sowohl die Eigenschaften von $X$ als auch diejenigen von $Y$.

$\text{Definition:}$ Die Verbundentropie (englisch: "Joint Entropy") lässt sich mit der 2D–Wahrscheinlichkeitsfunktion $P_{XY}(X, Y)$ als Erwartungswert wie folgt darstellen:

$$H(XY) = {\rm E} \left [ {\rm log} \hspace{0.1cm} \frac{1}{P_{XY}(X, Y)}\right ] = \sum_{\mu = 1}^{M} \hspace{0.1cm} \sum_{\kappa = 1}^{K} \hspace{0.1cm} P_{XY}(x_{\mu}\hspace{0.05cm}, y_{\kappa}) \cdot {\rm log} \hspace{0.1cm} \frac{1}{P_{XY}(x_{\mu}\hspace{0.05cm}, y_{\kappa})} \hspace{0.05cm}.$$

Im Folgenden verwenden wir durchgehend den Logarithmus zur Basis $2$ ⇒ $\log(x) → \log_2(x)$. Der Zahlenwert ist somit mit der Pseudo–Einheit „bit” zu versehen.

Allgemein kann für die Verbundentropie die folgende obere Schranke angegegeben werden:

$$H(XY) \le H(X) + H(Y) \hspace{0.05cm}.$$

Diese Ungleichung drückt folgenden Sachverhalt aus:

Das Gleichheitszeichen gilt nur für den Sonderfall statistisch unabhängiger Zufallsgrößen, wie im folgenden $\text{Beispiel 5}$ anhand der Zufallsgrößen $R$ und $B$ demonstriert wird. Hierbei bezeichnen $R$ und $B$ wieder die Augenzahlen des roten bzw. des blauen Würfels:

$$H(RB) = H(R) + H(B).$$

Gibt es dagegen wie im $\text{Beispiel 6}$ statistische Abhängigkeiten zwischen den Zufallsgrößen $R$ und $S = R + B$, so gilt in obiger Gleichung das „<”–Zeichen:

$$H(RS) < H(R) + H(S).$$

In diesen Beispielen wird auch gezeigt, in wie weit sich die Verbundentropien $H(RB)$ und $H(RS)$ ändern, wenn man beim Würfel–Experiment nicht unendlich viele Wurfpaare ermittelt, sondern lediglich $N = 18$.

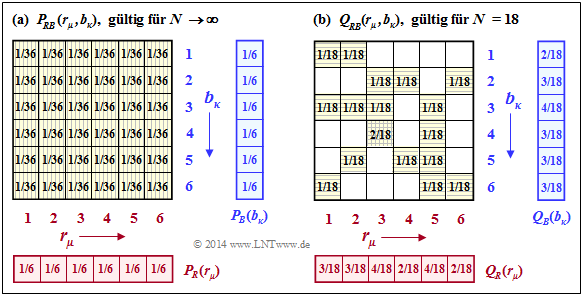

2D–PMF $P_{RB}$ und Näherung $Q_{RB}$

$\text{Beispiel 5:}$ Wir kommen wieder auf das Würfel–Experiment zurück:

Die Zufallsgrößen sind die Augenzahlen des

roten Würfels ⇒ $R = \{1, \ 2,\ 3,\ 4,\ 5,\ 6\}$,
blauen Würfels: ⇒ $B = \{1,\ 2,\ 3,\ 4,\ 5,\ 6\}$.

Die linke Grafik zeigt die Wahrscheinlichkeiten

$$P_{RB}(r_\mu,\ b_\kappa ) ={\rm Pr}\big [(R=r_\mu) \hspace{0.05cm}\cap \hspace{0.05cm} (B=b_\kappa)\big],$$

die für alle $μ = 1$, ... , $6$ und für alle $κ = 1$, ... , $6$ gleichermaßen den Wert $1/36$ ergeben.

Damit erhält man für die Verbundentropie:

$$H(RB) = H(RB) \big \vert_{N \hspace{0.05cm}\rightarrow \hspace{0.05cm}\infty} = {\rm log}_2 \hspace{0.1cm} (36) = 5.170\ {\rm bit} \hspace{0.05cm}.$$

Man erkennt aus der linken Grafik und der hier angegebenen Gleichung:

Da $R$ und $B$ statistisch voneinander unabhängig sind, gilt

$$P_{RB}(R, B) = P_R(R) · P_B(B).$$

Die Verbundentropie ist die Summe der beiden Einzelentropien:

$$H(RB) = H(R) + H(B).$$

Die rechte Grafik zeigt die angenäherte 2D–PMF $Q_{RB}(·)$, basierend auf den nur $N = 18$ Wurfpaaren unseres Experiments. Hier ergibt sich keine quadratische Form der Verbundwahrscheinlichkeit $Q_{RB}(·)$, und die daraus abgeleitete Verbundentropie ist deutlich kleiner als $H(RB)$:

$$H(RB) \big \vert_{N \hspace{0.05cm} = \hspace{0.05cm}18} = 16 \cdot \frac{1}{18}\cdot {\rm log}_2 \hspace{0.1cm} \frac{18}{1} \hspace{0.1cm} +\hspace{0.1cm} 1 \cdot \frac{2}{18}\cdot {\rm log}_2 \hspace{0.1cm} \frac{18}{2} \hspace{0.1cm}= 4.059\ {\rm bit} \hspace{0.05cm}.$$

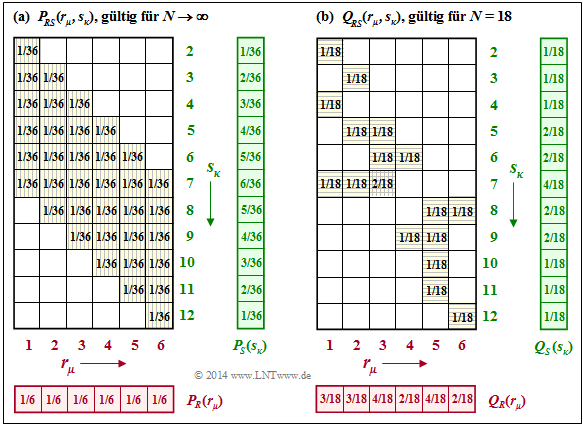

2D–PMF $P_{RS}$ und Näherung $Q_{RS}$

$\text{Beispiel 6:}$ Beim Würfel–Experiment haben wir neben den Größen $R$ (roter Würfel) und $B$ (blauer Würfel) auch die Summe $S = R + B$ betrachtet.

Die linke Grafik zeigt, dass man die 2D–Wahrscheinlichkeitsfunktion $P_{RS}(·)$ nicht als Produkt von $P_R(·)$ und $P_S(·)$ schreiben kann.

Mit den Wahrscheinlichkeitsfunktionen

$$P_R(R) = 1/6 \cdot \big [ 1,\ 1,\ 1,\ 1,\ 1,\ 1 \big ],$$

$$P_S(S)=1/36 \cdot \big [ 1,\ 2,\ 3,\ 4,\ 5,\ 6,\ 5,\ 4,\ 3,\ 2,\ 1 \big ] $$

erhält man für die Entropien:

$$H(RS) = {\rm log}_2 \hspace{0.1cm} (36) \approx 5.170\hspace{0.15cm} {\rm bit} ,$$

$$H(R) = {\rm log}_2 \hspace{0.1cm} (6) \approx 2.585\hspace{0.15cm} {\rm bit},$$

$$H(S) = 2 \hspace{-0.05cm}\cdot \hspace{-0.05cm}\frac{1}{36} \hspace{-0.05cm}\cdot \hspace{-0.05cm} {\rm log}_2 \hspace{0.05cm} \frac{36}{1} \hspace{0.05cm} + 2 \hspace{-0.05cm}\cdot \hspace{-0.05cm} \frac{2}{36} \hspace{-0.05cm}\cdot \hspace{-0.05cm} {\rm log}_2 \hspace{0.05cm} \frac{36}{2} \hspace{0.05cm} + 2 \hspace{-0.05cm}\cdot \hspace{-0.05cm} \frac{3}{36} \cdot {\rm log}_2 \hspace{0.05cm} \frac{36}{3} \hspace{0.05cm} + $$

$$+ 2 \hspace{-0.05cm}\cdot \hspace{-0.05cm} \frac{4}{36} \cdot {\rm log}_2 \hspace{0.05cm} \frac{36}{4} \hspace{0.05cm} +2 \hspace{-0.05cm}\cdot \hspace{-0.05cm} \frac{5}{36} \cdot {\rm log}_2 \hspace{0.05cm} \frac{36}{5} + 1 \hspace{-0.05cm}\cdot \hspace{-0.05cm} \frac{6}{36} \cdot {\rm log}_2 \hspace{0.05cm} \frac{36}{6} $$

$$\Rightarrow \hspace{0.3cm} H(S) \approx 3.274\hspace{0.15cm} {\rm bit} . $$

Der Vergleich mit dem $\text{Beispiel 5}$ zeigt, dass $H(RS) =H(RB)$ ist. Der Grund hierfür ist, dass bei Kenntnis von $R$ die Zufallsgrößen $B$ und $S$ genau die gleichen Informationen liefern.

Aufgrund der statistischen Abhängigkeit zwischen dem roten Würfel und der Summe ist die Verbundentropie $H(RS) ≈ 5.170 \hspace{0.15cm} \rm bit$ kleiner als die Summe $H(R) + H(S) ≈ 5.877 \hspace{0.15cm} \rm bit.$

Rechts dargestellt ist der Fall, dass die 2D–PMF $Q_{RS}(·)$ empirisch ermittelt wurde $(N = 18)$. Obwohl sich aufgrund des sehr kleinen $N$–Wertes ein völlig anderes Bild ergibt, liefert die Näherung für $H(RS)$ den exakt gleichen Wert wie die Näherung für $H(RB)$ im $\text{Beispiel 5}$:

$$H(RS) \big \vert_{N \hspace{0.05cm} = \hspace{0.05cm}18} = H(RB) \big \vert_{N \hspace{0.05cm} = \hspace{0.05cm}18} = 4.059\hspace{0.15cm}{\rm bit} .$$
